CCW를 이용한 선분 교차 여부 판정

by Nahwasa 2022. 11. 22.









목차



      벡터의 외적과 CCW (Counter ClockWise)에서 이어지는 글 입니다. CCW가 어떤건지 이미 알고 있다면 이 글만 보셔도 이해에 문제는 없습니다.

    이하 bold 처리된 대문자 $\textbf{A}, \textbf{B}$는 벡터를 뜻합니다.






    CCW

      왜 이하와 같이 되는지 자세한 내용은 위에 링크된 '벡터의 외적과 CCW' 글을 참고해주세요.



    - 짧게 CCW에 대해 다시 얘기해보자.

    • 점 $a=(x_1, y_1, 0), b=(x_2, y_2, 0), c=(x_3, y_3, 0)$ 이라할 때, $\textbf{A}=\vec{ab}=(x_2-x_1, y_2-y_1, 0), \textbf{B}=\vec{ac}=(x_3-x_1, y_3-y_1, 0)$ 이다.
    • 따라서 $\textbf{A}\times\textbf{B}=(0, 0, (x_2-x_1)(y_3-y_1)-(y_2-y_1)(x_3-x_1))$ 이다.
    • $\left|\textbf{A}\times\textbf{B}\right| = (x_2-x_1)(y_3-y_1)-(y_2-y_1)(x_3-x_1) = x_1y_2+x_3y_3+x_3y_1-(y_1x_2+y_2x_3+y_3x_1)$

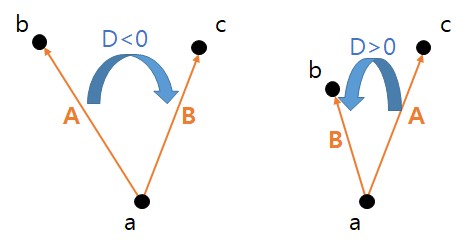

    - 이 때 $\left|\textbf{A}\times\textbf{B}\right| = D$라고 해보자.

    • $D>0$ 이라면 $\textbf{A}$를 기준으로 $\textbf{B}$는 반시계 방향이다.
    • $D=0$ 이라면 $\textbf{A}$와 $\textbf{B}$는 평행이다.
    • $D<0$ 이라면 $\textbf{A}$를 기준으로 $\textbf{B}$는 시계 방향이다.






    선분 교차 판정

    - 이후 설명에서  ccw(a,b,c) 는 이하와 같은 로직을 뜻한다.

    • 평면상의 점 a, b, c를 순서대로 입력받아 두 벡터 $\textbf{A}, \textbf{B}$ 를 이하와 같이 정의한다.
    • $\textbf{A}=\vec{ab}=(b.x-a.x, b.y-b.x, 0)$
    • $\textbf{B}=\vec{ac}=(c.x-a.x, c.y-c.x, 0)$
    • $\left|\textbf{A}\times\textbf{B}\right| = D$
    • 이 때, $D>0$이면 return 1, $D<0$이면 return -1, $D=0$이면 return 0을 하는 함수이다.

    코드로 나타내면 다음과 같다.

    // Point는 평면상의 점을 뜻한다. 따라서 z축은 0이므로 따로 받지 않는다.
    class Point {
        int x, y;
        public Point(int x, int y) {
            this.x = x;
            this.y = y;
        }
    }

    ---

    // 신발끈 공식을 사용한 ccw 구현
    public int ccw(Point a, Point b, Point c) {
        Point[] arr = {a,b,c,a};
        long sum = 0;
        for (int i = 0; i < 3; i++) {
            sum += arr[i].x*arr[i+1].y-arr[i+1].x*arr[i].y;
        }
        return sum>0?1:sum<0?-1:0;
    }

    ---

    // 글에 제시된 공식 중 하나를 사용한 ccw 구현1
    public int ccw(Point a, Point b, Point c) {
        long sum = 1l*(b.x-a.x)*(c.y-a.y)-1l*(b.y-a.y)*(c.x-a.x);
        if (sum>0) return 1;
        if (sum<0) return -1;
        return 0;
    }

    ---

    // 글에 제시된 공식 중 하나를 사용한 ccw 구현2
    public int ccw(Point a, Point b, Point c) {
        long sum = 1l*a.x*b.y + 1l*b.x*c.y + 1l*c.x*a.y - (1l*a.y*b.x + 1l*b.y*c.a + 1l*c.y*a.x);
        if (sum>0) return 1;
        if (sum<0) return -1;
        return 0;
    }

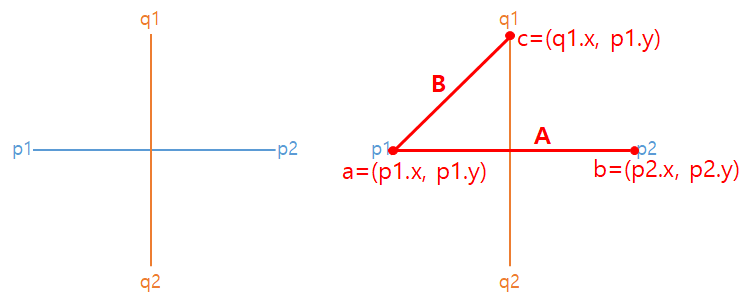

    예를들어 아래 좌측 이미지를 보자. 여기서 ccw(p1,p2,q1) 은 우측 이미지처럼 생각하면 된다.  $\textbf{A}$를 기준으로  $\textbf{B}$는 반시계 방향이므로 -1이 리턴될 것이다.





    - 이 글에서 알고싶은건 두 선분(벡터)이 주어졌을 때 두 선분이 교차하는지 판정하는 것이다.

      어떻게 선분이 교차하는지 알 수 있을까? 현재 이 글에서 가진 도구는 CCW이다. 이건 세 점의 방향 관계를 -1, 0, 1 과 같이 나타내주는 알고리즘(수식)이다.

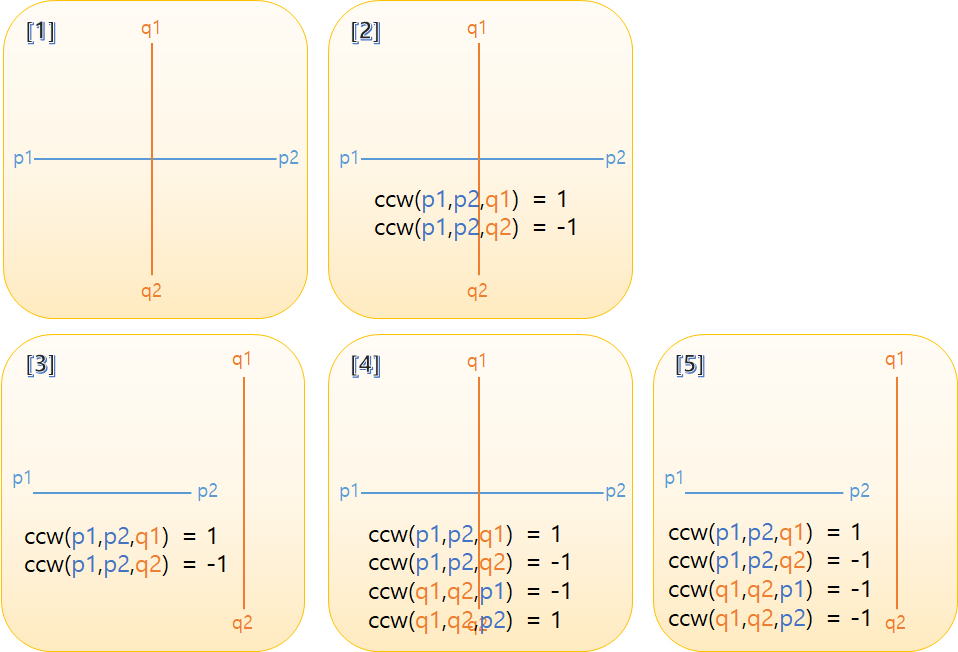

      당연히 교차해보이는 [1]을 보자. 이 때, ccw(p1,p2,q1), ccw(p1,p2,q2) 결과는 [2]와 같을 것이다. 한 선분에서 다른 선분의 두 점으로의 결과가 하나는 반시계, 하나는 시계방향이라면 기준이 된 선분이 그 사이에 있을 것으로 생각해볼 수 있다.

      하지만 [3]을 보면 그것만 가지곤 부족함을 알 수 있다.

    따라서 [4]와 같이 선분1에서 선분2의 두 점으로의 ccw 결과과 달라야 하고, 선분2에서 선분1의 두 점으로의 ccw 결과또한 달라야 교차함을 알 수 있다. [3]에서 봤던 예외사항도 [5]와같이 한쪽은 결과가 다른데, 한쪽은 결과가 동일하므로 교차하지 않음을 알 수 있다.





    - 다른 경우도 살펴보자.

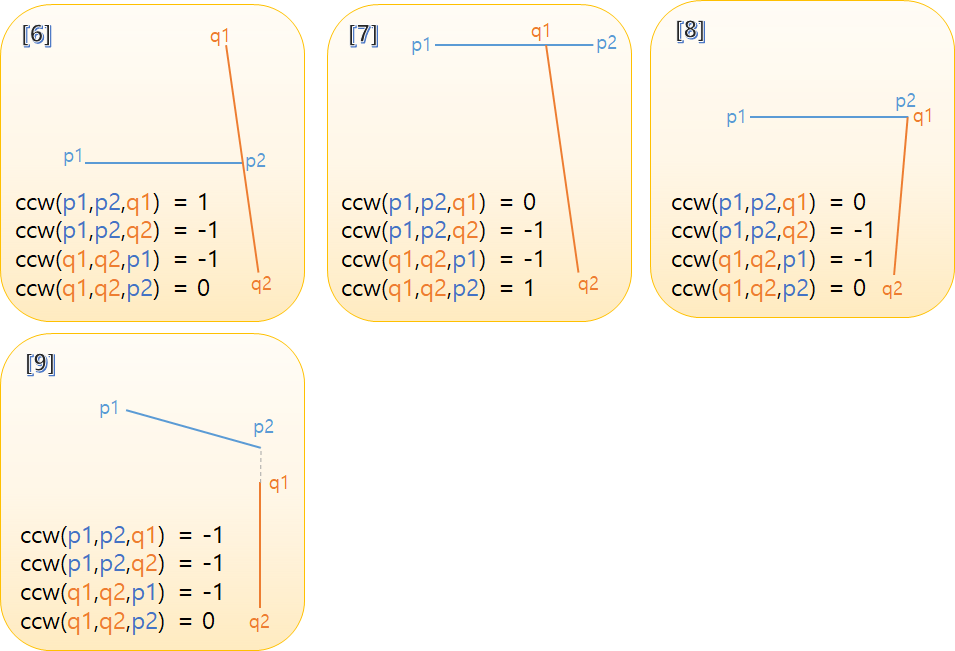

      모두 위에서 말한 방식대로 교차 판정이 가능함을 확인할 수 있다. [6], [7], [8]은 교차하고, [9]는 교차하지 않는다.





    - 예외가 존재한다.

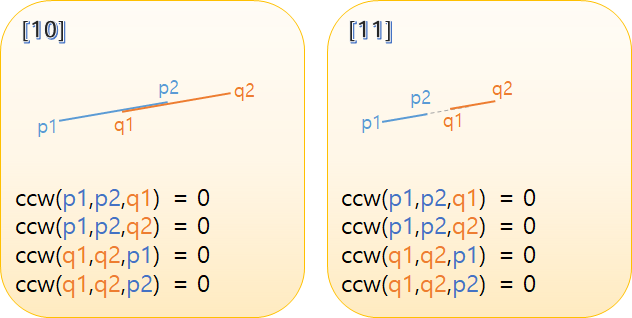

      [10](그림으로는 어긋나보이지만, 일직선으로 겹쳐있는 경우이다.)과 [11]의 경우 두 경우 모두 모든 ccw 값이 0이다.

    하지만 [10]은 교차한 경우이므로 별도로 처리해줘야 한다.



      각 점에 대해 대소관계를 '좌측 상단에 있을 수록 작은 것, 우측 하단에 있을 수록 큰 것'처럼 규칙을 정해보자. 이 경우 대소관계 규칙은 어떻게 정하든 상관없다. 하나의 프로그램에서 규칙이 바뀌지만 않으면 된다. 코드로 규칙을 구현해보면 아래와 같다.

    class Point implements Comparable<Point> {
        int x, y;
        public Point(int x, int y) {
            this.x = x;
            this.y = y;
        }
        @Override
        public int compareTo(Point o) {
            if (this.x == o.x)
                return this.y-o.y;
            return this.x-o.x;
        }
    }



      그럼 정한 대소관계 규칙에 따라 [10]의 경우 min(p1,p2) ≤ max(q1,q2) && min(q1,q2) ≤ max(p1,p2) 라면 교차함을 판단할 수 있다. 그럼 이제 코드로 살펴보자.






    선분 교차 판정 코드

      Line의 생성자에서 이미 p1<=p2 임이 보장된다. 따라서 위에서 설명한 min, max 부분은 별도로 없다. 교차 판정 코드1과 교차 판정 코드2를 봐보자. 둘 다 위에서 나온 케이스들을 판정해준다. 설명의 흐름대로 따라가려면 교차 판정 코드 1을 보면 된다. 다만 코드가 좀 긴 편이라, 교차 판정 코드 2로 변경해서 사용해도 된다. 어차피 모든 케이스를 살펴봤으므로 어쨌든 결과만 만족하도록 짜면 된다.

    class Point implements Comparable<Point> {
        int x, y;
        public Point(int x, int y) {
            this.x = x;
            this.y = y;
        }
        @Override
        public int compareTo(Point o) {
            if (this.x == o.x)
                return this.y-o.y;
            return this.x-o.x;
        }
    }

    class Line {
        Point p1, p2;

        public Line(Point p1, Point p2) {
            this.p1 = p1.compareTo(p2)<=0?p1:p2;
            this.p2 = p1.compareTo(p2)<=0?p2:p1;
        }

        public Line(int x1, int y1, int x2, int y2) {
            this(new Point(x1, y1), new Point(x2, y2));
        }

        private int ccw(Point a, Point b, Point c) {
            Point[] arr = {a,b,c,a};
            long sum = 0;
            for (int i = 0; i < 3; i++) {
                sum += 1l*arr[i].x*arr[i+1].y-1l*arr[i+1].x*arr[i].y;
            }
            return sum>0?1:sum<0?-1:0;
        }

        // 교차 판정 코드 1
        public boolean isIntersection(Line line1, Line line2) {
            // [A] line1에서 line2의 두 점으로의 ccw 계산
            int res1 = ccw(line1.p1, line1.p2, line2.p1);
            int res2 = ccw(line1.p1, line1.p2, line2.p2);

            // [B] line2에서 line1의 두 점으로의 ccw 계산
            int res3 = ccw(line2.p1, line2.p2, line1.p1);
            int res4 = ccw(line2.p1, line2.p2, line1.p2);

            // [A]의 두 값이 다르고, [B]의 두 값도 다르다면 교차한다. ([1]~[9] 판단)
            if (res1!=res2 && res3!=res4)
                return true;

            // [A]와 [B]에서 계산한 ccw 4개가 전부 0이라면 예외케이스로 판단해준다. ([10], [11] 판단)
            if (res1==0 && res2==0 && res3==0 && res4==0)
                return line1.p1.compareTo(line2.p2)<=0 && line1.p1.compareTo(line1.p2)<=0;

            return false;
        }

        // 교차 판정 코드 2
        public boolean isIntersection2(Line line1, Line line2) {
            // [C] line1에서 line2의 두 점으로의 ccw를 미리 곱해준다.
            int res1 = ccw(line1.p1, line1.p2, line2.p1) * ccw(line1.p1, line1.p2, line2.p2);

            // [D] line2에서 line1의 두 점으로의 ccw를 미리 곱해준다.
            int res2 = ccw(line2.p1, line2.p2, line1.p1) * ccw(line2.p1, line2.p2, line1.p2);

            // [C]와 [D]가 둘 다 0이 되는 경우는 [8], [10], [11]의 경우이다. 두 경우 모두 대소관계로 판단 가능하다.
            if (res1 == 0 && res2 == 0) {
                return line1.p1.compareTo(line2.p2)<=0 && line1.p1.compareTo(line1.p2)<=0;
            }

            // 나머지 경우는 모두 이하로 판단 가능하다.
            return res1<=0 && res2<=0;
        }
    }








    관련 알고리즘 문제

    1. 백준 17386 - 선분 교차 1

      위에 나온 설명 그대로 구현하면 된다. 이 때, '세 점이 일직선 위에 있는 경우는 없다.' 라는 지문에 따라 예외 사항을 체크하지 않아도 되는 문제이다.



    2. 백준 17387 - 선분 교차 2

      '선분 교차 1'에서 예외 사항도 추가된 버전이다.



    3. 백준 12781 - PIZZA ALVOLOC

      위의 두 문제는 너무 대놓고 선분 교차 판정을 하라고 써있다. 물론 이 문제도 비슷하긴 한데, 어쨌든 좀 더 실제로 있을법한 문제이다.



    4. 백준 2162 - 선분 그룹

      최대 3000개의 선분들에 대한 교차 판정을 해줘야 한다. 선분 교차 판정 알고리즘에 더해서 분리 집합 알고리즘도 알고 있다면 좀 더 편하게 풀 수 있는데, 없어도 풀 순 있다.
